V Gravity Single Toggle Primary Jaw Crusher Mesin

Penghancur rahang gravitasi V dengan penghancur rahang primer berkapasitas tinggi, penghancur rahang toggle tunggal CJ1211

Deskripsi Produk

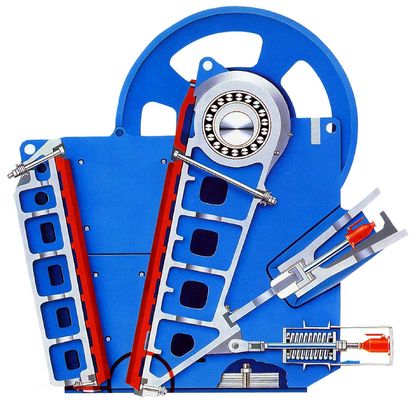

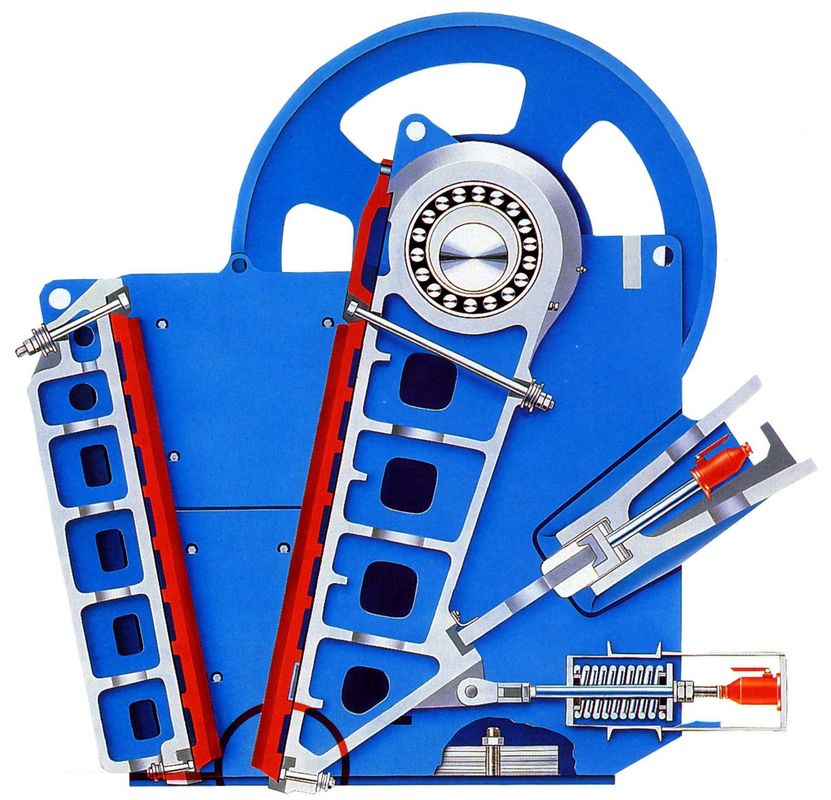

Penghancur rahang Seri MJ adalah jenis ayun senyawa siku tunggal dan desain tugas berat, menggunakan ruang penghancur dalam simetris, bukaan umpan besar, dan sudut jaring yang dioptimalkan untuk mencapai tingkat pengoperasian yang tinggi, rasio penghancuran yang besar, dan produktivitas yang tinggi. Dengan masa pakai penghancur yang panjang, keausan rendah, mudah untuk perawatan dan pengoperasian, penyesuaian hidrolik atau mekanis dari mekanisme pelepasan sederhana dan andal.



Penghancur rahang seri MJ memanfaatkan sepenuhnya metode CAD dan analisis elemen hingga untuk mengoptimalkan penghancur.

struktur berdasarkan akumulasi pengalaman jangka panjang. Desain mesin menekankan pengurangan berat peralatan sambil memastikan dan meningkatkan kekuatan, meningkatkan keandalan, keamanan, dan ekonomi. Pelat rahang tetap dan bergerak adalah pengecoran berbentuk kotak dengan pelat beriak, dengan bobot ringan dan kekuatan serta kekakuan tinggi, dilengkapi dengan sistem pelumasan penyegelan ganda, yang dapat aman dan andal;

Semua lasan dihindari dari zona konsentrasi tegangan, mengubah kelengkungan komponen di zona konsentrasi tegangan diadopsi untuk meningkatkan kekuatan





Pengumpanan besar persegi, rongga dalam simetris tanpa ruang mati ruang penghancur

Untuk meningkatkan kapasitas pengumpanan





Penghancur rahang seri MJ dilengkapi dengan bukaan umpan besar yang hampir persegi, rongga dalam, dan dengan desain ruang penghancur tanpa zona mati, yang dapat meningkatkan kapasitas pengumpanan dan keluaran.

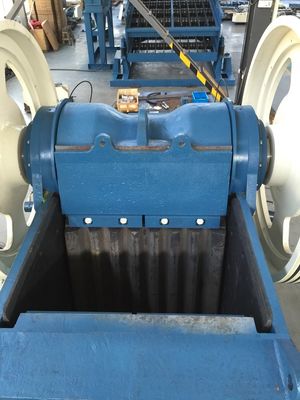

Bagian atas rahang bergerak dilengkapi dengan pelindung tebal yang dapat diganti untuk rahang bergerak untuk menanggung dampak pengumpanan.

Tidak perlu memasang pelat blok di atas rahang bergerak dari bukaan umpan, dan mineral curah yang masuk ke penghancur dapat jatuh langsung ke area pergerakan ruang penghancur.



Penghancur rahang tradisional diadopsi dengan desain ruang penghancur asimetris dengan ukuran pengumpanan efektif yang lebih kecil dari bukaan yang dinilai. Seri penghancur diadopsi dengan desain ruang penghancur simetris, sehingga bukaan sebenarnya sama dengan bukaan yang dinilai, yang meningkatkan kapasitas pengumpanan.



Model	MJ0806	MJ1208	MJ1211	MJ1311	MJ1511	MJ1513
Ukuran Pengumpanan	895×660	1200×830	1200×1100	1300×1130	1500×1070	1500×1300
L(m)	2.55	3.23	3.61	3.76	4.11	4.50
W(m)	1.88	2.57	2.35	2.47	3.00	2.90
H(m)	2.38	2.95	3.51	3.85	3.33	4.19
D(m)	1.60	1.86	1.86	2.17	1.76	2.17
F(m)	1.58	1.93	2.50	2.68	2.39	3.05
Volume pengiriman(m³)	13	23	32	38	48	58
(CSS)Rentang	50-175	75-275	125-275	125-300	125-300	150-300
Berat(kg)	13200	27000	34500	41500	53000	63500
Daya Motor(kw)	75	132	160	160	200	200
Kapasitas(t/j)	85-320	240-500	305-800	330-965	385-1090	480-1155



CSS(mm)	Model
	MJ0806	MJ1208	MJ1211	MJ1311	MJ1511	MJ1513
40
50	85-115
75	95-155	160-220
100	120-195	220-295
125	145-230	270-350	3295-390	330-435	385-495
150	170-270	320-435	355-460	385-500	440-595	480-620
175	195-315	390-510	400-525	445-570	505-670	540-705
200		440-575	450-590	490-645	575-745	615-805
225		490-645	505-665	550-735	635-820	670-880
250		555-725	555-730	605-805	705-925	745-980
275		605-795	605-800	660-880	770-1005	825-1060
300				720-965	820-1080	880-1155



Kapasitas yang ditunjukkan dalam tabel hanya menunjukkan perkiraan kapasitas penghancur. Kondisi yang sesuai adalah penghancuran rangkaian terbuka, peledakan kering granit dengan kepadatan curah 1600 kg/m3, ukuran maksimum yang dapat memenuhi ukuran umpan maksimum yang diizinkan oleh penghancur. Nilai yang lebih rendah dalam tabel berlaku untuk keadaan di mana denda pengumpanan kurang dari ukuran pelepasan ditolak, dan nilai yang lebih tinggi berlaku untuk keadaan dengan kandungan denda. CSS yang dapat dioperasikan penghancur secara normal tergantung pada distribusi granularitas pengumpanan, kerapuhan material (Wi), jumlah kontaminan pengumpanan, jenis pelat rahang yang dipasang, dan jenis material yang digunakan.





Kurva Karakteristik Granularitas Pelepasan Kurva ini adalah kurva karakteristik granularitas khas dari batuan yang dapat dihancurkan sedang (Indeks Kerja Penghancuran Wi=16). Sekitar 75% produk kurang dari CSS. Bentuk dan produk Kurva Granularitas kurang dari rasio CSS, tergantung pada karakteristik mineral. Untuk batuan dengan kerapuhan yang berbeda (Wi antara 20-12), biasanya sekitar 65%-85% dari produk yang dihancurkan kurang dari CSS penghancur.

Penghancur batu banyak digunakan untuk penghancuran primer, sekunder, dan halus granit, basal, batu kapur, batu, beton, agregat, kerikil, dolomit, kuarsa, dan lebih dari 130 jenis batu di pertambangan, tambang, konstruksi, jalan, dan industri lainnya. Semua penghancur batu kami memiliki model lengkap untuk dipilih. Anda dapat memilih yang kecil, sedang, atau penghancur batu besar sesuai dengan kebutuhan Anda.

Pertanyaan & Jawaban

Untuk memilih model yang cocok untuk Anda, beri tahu kami :

1. batu jenis apa yang ingin Anda hancurkan? seperti granit, batu kapur, batu sungai, basal, bijih besi....
2. berapa ukuran batu Anda sebelum dihancurkan? berapa inci atau mm?
3. apa persyaratan Anda tentang ukuran produk akhir? berapa inci atau mm?
4. apa persyaratan Anda tentang kapasitas produksi? berapa ton per jam?
5. apa whatsapp atau wechat Anda? lebih cepat bagi kami untuk mengirimkan lebih detail dan foto.
